Diagram Venna – co to jest i do czego służy? Wizualny przewodnik po relacjach i logice

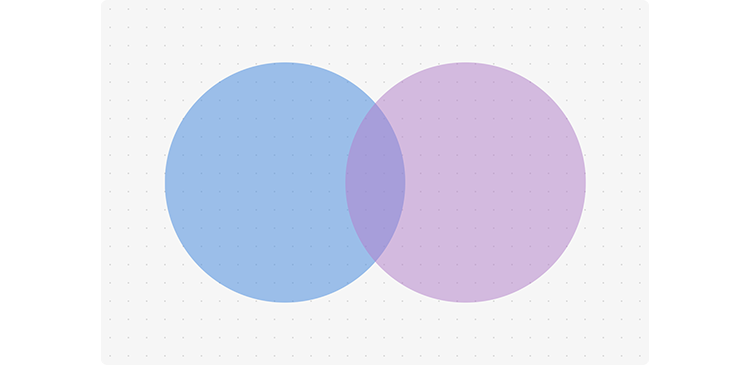

Diagram Venna to graficzna reprezentacja, która wykorzystuje zachodzące na siebie zamknięte krzywe, najczęściej koła, do przedstawienia zbiorów i ukazania logicznych relacji między nimi. Pokazuje on wszystkie możliwe przecięcia między tymi zbiorami. To narzędzie graficzne wywodzi się z teorii mnogości i zostało opracowane przez Johna Venna w latach 80. XIX wieku. Głównym celem diagramu Venna jest uproszczenie złożonych informacji poprzez wizualne uporządkowanie różnych grup lub koncepcji. Podkreśla on, co te grupy mają wspólnego, co je różni i jakie są ich ogólne relacje w szerszym kontekście. Podstawowymi elementami diagramu Venna są zbiory, czyli kolekcje elementów. Zbiory te są reprezentowane przez nachodzące na siebie zamknięte krzywe, które jasno wyznaczają elementy należące do każdego zbioru oraz te elementy, które są wspólne dla kilku zbiorów.

Jakie są kluczowe elementy diagramu Venna?

Diagram Venna składa się z kilku kluczowych elementów, które razem wizualnie przedstawiają relacje między zbiorami. Podstawowe elementy to same zbiory, zazwyczaj rysowane jako koła lub inne zamknięte krzywe. Wewnątrz tych krzywych znajdują się specyficzne obszary, które reprezentują różne relacje logiczne.

Przecięcia (∪) to kluczowe obszary zachodzenia na siebie krzywych, oznaczające elementy, które są wspólne dla dwóch lub więcej zbiorów. Z kolei sumy (∫) obejmują cały obszar pokryty przez wszystkie krzywe, reprezentując wszystkie elementy w tych zbiorach, zarówno unikalne, jak i wspólne. Każdy zbiór ma również swoje elementy wykluczające, czyli te części jego krzywej, które nie zachodzą na żadną inną krzywą, oznaczając elementy unikalne dla tego konkretnego zbioru. Wreszcie, obszar poza wszystkimi przedstawionymi krzywymi, zazwyczaj zamknięty prostokątem, reprezentuje dopełnienie lub zbiór uniwersalny, obejmujący wszystkie rozpatrywane elementy, które nie należą do żadnego z przedstawionych zbiorów.

Jak diagramy Venna ilustrują relacje?

Diagramy Venna ilustrują relacje między zbiorami, używając zachodzących na siebie zamkniętych krzywych (zwykle kół) do reprezentowania zbiorów w ramach zbioru uniwersalnego, wizualnie przedstawiając operacje takie jak sumy, przecięcia i dopełnienia. Przedstawiają również twierdzenia logiczne, takie jak zdania kategoryczne i sylogizmy, poprzez zacieniowanie regionów lub umieszczanie symboli, aby pokazać istnienie lub pustkę.

Diagramy Venna rysują prostokąt dla zbioru uniwersalnego i koła dla poszczególnych zbiorów, wypełniając regiony elementami, aby pokazać:

• Przecięcie: Obszar nakładania się, gdzie elementy należą do wielu zbiorów (np. studenci mieszkający w SE Portland i uczęszczający na MTH 105).
• Suma: Wszystkie obszary pokryte przez zbiory, w tym nakładania się.
• Dopełnienie: Zacieniowane obszary poza zbiorem, ale wewnątrz zbioru uniwersalnego.
• Zbiory rozłączne: Nienachodzące na siebie koła dla zbiorów bez wspólnych elementów (np. liczby naturalne vs. liczby ujemne).
• Podzbiory: Jedno koło całkowicie wewnątrz drugiego.

Na przykład, dwa zachodzące na siebie koła dla „istot dwunożnych” i „istot latających” umieściłyby papugi na przecięciu.

Diagramy Venna odwzorowują zdania kategoryczne (np. „Wszystkie S to P”, „Niektóre S nie są P”) za pomocą diagramów dwukołowych dla zbiorów podmiotu (S) i orzeczenia (P):

Zdanie	Reprezentacja w dwukołowym diagramie Venna
Wszystkie S to P (uniwersalnie twierdzące)	Zacieniuj niestandardowy region S (żadne S poza P).
Żadne S nie są P (uniwersalnie przeczące)	Zacieniuj przecięcie S-P (puste nakładanie się).
Niektóre S to P (szczegółowo twierdzące)	Umieść 'x’ na przecięciu S-P.
Niektóre S nie są P (szczegółowo przeczące)	Umieść 'x’ na S poza P.

Dla sylogizmów (argumentów dedukcyjnych z dwoma przesłankami), diagramy trzykołowe oznaczają koła dla terminów (podmiot, orzeczenie, średni) i zaceniają lub oznaczają regiony, aby sprawdzić poprawność. Regiony odpowiadają wierszom tabeli prawdy, gdzie zacieniowanie wskazuje puste strefy. Diagramy te wyjaśniają zdania o jakościowe takie jak „niektóre”, „żadne” lub „wszystkie”, wizualizując nakładanie się zbiorów lub ich zawieranie, co pomaga w rozwiązywaniu problemów logicznych.

Poza teorią mnogości: Różnorodne zastosowania diagramów Venna

Diagramy Venna wykraczają daleko poza swoje matematyczne pochodzenie w teorii mnogości, okazując się użyteczne w szerokim zakresie dyscyplin. Ich zdolność do wizualnego wyjaśniania relacji czyni je potężnymi narzędziami do analizy, komunikacji i edukacji w różnych dziedzinach zawodowych i akademickich.

Jak diagramy Venna są wykorzystywane w matematyce i teorii mnogości?

W matematyce diagramy Venna są podstawą do nauczania i rozwiązywania problemów związanych z zbiorami, sumami, przecięciami i dopełnieniami. Upraszczają złożone problemy matematyczne, dostarczając jasnych wizualnych reprezentacji operacji na zbiorach.

Dodatkowo, statystycy używają ich do przewidywania prawdopodobieństwa zdarzeń i porównywania zbiorów danych w celu znalezienia stopni wspólności i różnic. Ich zdolność do wizualizacji koncepcji prawdopodobieństwa czyni je nieocenionymi w zrozumieniu przypadku i relacji statystycznych.

How diagramy Venna są wykorzystywane w biznesie i marketingu?

Firmy stosują diagramy Venna do planowania strategicznego, analizy rynku i podejmowania decyzji. Przedsiębiorstwa wykorzystują je do mapowania nakładających się segmentów rynku, identyfikowania przewag konkurencyjnych, wizualizacji demografii klientów w różnych liniach produktów i przedstawiania złożonych danych o zapotrzebowaniu klientów i strukturach korporacyjnych w przystępnych formatach.

Oceniając opcje biznesowe, zespoły mogą używać diagramów Venna do identyfikacji „złotego środka”, gdzie nakładają się takie czynniki, jak rentowność, popyt rynkowy i osobista pasja. Pomaga to w identyfikacji nisz i zrozumieniu przewag konkurencyjnych.

Jak diagramy Venna są wykorzystywane w edukacji?

Nauczyciele wykorzystują diagramy Venna, aby pomóc uczniom w porównywaniu i kontrastowaniu koncepcji, postaci, wydarzeń historycznych i klasyfikacji naukowych. Są one szczególnie skuteczne w nauczaniu czytania ze zrozumieniem, pozwalając uczniom na wizualne organizowanie i analizowanie idei z tekstów.

Narzędzie to wspiera podejścia pedagogiczne kładące nacisk na krytyczne myślenie i umiejętności analityczne, stanowiąc kluczowy element wielu programów nauczania od szkół podstawowych po wyższe.

Jak diagramy Venna są wykorzystywane w informatyce?

W programowaniu diagramy Venna wizualizują relacje między zbiorami danych, strukturami zarządzania bazami danych i hierarchiami języków komputerowych. Pomagają programistom zrozumieć, jak różne klasy, zbiory i obiekty odnoszą się do siebie w systemach komputerowych.

Ta wizualizacja ułatwia projektowanie wydajnych algorytmów i zrozumienie złożonych architektur oprogramowania. Klarowność, którą oferują, jest kluczowa w zarządzaniu skomplikowanymi zbiorami danych.

Jak diagramy Venna są wykorzystywane w logice i rozwiązywaniu problemów?

Diagramy Venna wspierają rozumowanie logiczne, rozkładając złożone problemy na skategoryzowane elementy i identyfikując relacje, które mogłyby zostać pominięte przez liniowe myślenie. Są one również używane do rozumowania poprzez logikę Boole’a w operacjach wyszukiwania obejmujących stwierdzenia „i” oraz „lub”.

Ich zastosowanie w rozwiązywaniu problemów pozwala na systematyczne podejście do rozkładania problemów na czynniki i zrozumienia potencjalnych rozwiązań. Mogą skutecznie oświetlać sylogizmy i inne wzorce rozumowania dedukcyjnego.

Jakie są zalety korzystania z diagramów Venna?

Diagramy Venna oferują liczne korzyści, czyniąc je popularnym wyborem do wizualizacji informacji i eksploracji relacji. Ich główna siła polega na zdolności do upraszczania złożonych koncepcji i uczynienia abstrakcyjnych połączeń namacalnymi i zrozumiałymi.

Upraszczają złożone informacje: Diagramy Venna przekształcają skomplikowane relacje w łatwe do zrozumienia wizualizacje, pozwalając odbiorcom na szybkie uchwycenie kluczowych podobieństw i różnic, zamiast przekopywania się przez tekst lub tabele. Czyni je to doskonałymi narzędziami do prezentacji i materiałów edukacyjnych.

Uczynienie relacji widocznymi: Nakładające się regiony czynią abstrakcyjne przecięcia między koncepcjami lub zbiorami danych namacalnymi i natychmiast widocznymi, co jest szczególnie cenne podczas prezentacji i burz mózgów. Ta wizualna klarowność pomaga w identyfikacji wspólnych atrybutów lub wyników.

Intuicyjne i znajome: Większość ludzi zna już diagramy Venna, co czyni je skutecznymi w komunikacji z odbiorcami nietechnicznymi. Są one bardziej dostępne niż alternatywy, takie jak diagramy SIPOC.

Wszechstronne w różnych dziedzinach: Diagramy Venna znajdują szerokie zastosowanie w biznesie, edukacji, statystyce, lingwistyce, logice, informatyce i pracy twórczej do porównywania danych, mapowania pomysłów i eksplorowania relacji między koncepcjami. Ta szeroka dostępność podkreśla ich fundamentalną użyteczność.

Angażują odbiorców: Reprezentacje wizualne są bardziej angażujące niż gęste raporty, pomagając utrzymać uwagę odbiorców podczas przekazywania wiadomości. Wrodzony wizualny apel może zwiększyć zrozumienie i zapamiętywanie.

Wspierają rozumowanie logiczne: Diagramy Venna mogą weryfikować argumenty dedukcyjne i wizualnie mapować zdania logiki Boole’a. Zachęcają do myślenia analitycznego, skłaniając użytkowników do rozważenia wszystkich możliwych relacji między zbiorami.

Jakie są ograniczenia i pułapki diagramów Venna?

Pomimo ich użyteczności, diagramy Venna mają inherentne ograniczenia i powszechne pułapki, które mogą prowadzić do błędnej interpretacji, jeśli nie zostaną zrozumiane. Its struktura wizualna, choć korzystna dla przejrzystości, może stać się przeszkodą podczas pracy z pewnymi rodzajami informacji lub złożoności.

Ograniczona skalowalność: Diagramy Venna stają się skomplikowane i trudne do zinterpretowania przy więcej niż trzech lub czterech kołach. Dodatkowe regiony ryzykują błędną interpretację w większych analizach, wymagając od Ciebie albo rozbicia diagramów na oddzielne ilustracje, albo ponownego rozważenia podejścia. Na przykład, czterozbiorowy diagram Venna wymaga bardziej skomplikowanych kształtów niż proste koła, aby przedstawić wszystkie 16 możliwych regionów.

Ograniczona pojemność danych liczbowych: Diagramy Venna generalnie nie radzą sobie skutecznie z dużą ilością danych liczbowych, co czyni je mniej odpowiednimi do analiz obciążonych danymi. Chociaż mogą pokazywać proporcje, szczegółowe analizy statystyczne lepiej nadają się do innych typów wizualizacji.

Wymaga dodatkowej analizy: Aby porównać określone atrybuty między grupami, może być konieczne przeprowadzenie oddzielnej analizy danych w celu ustalenia relacji. Diagram pokazuje istnienie nakładania się, ale niekoniecznie wielkość lub dokładną naturę elementów w jego obrębie.

Powszechne pułapki przy tworzeniu diagramów Venna obejmują używanie kół dla więcej niż trzech zbiorów, nie uwzględnianie wszystkich możliwych regionów lub kombinacji, popełnianie błędów kodowania w przypadku złożonych diagramów, nieprawidłowe zarządzanie danymi liczbowymi w przecięciach i błędne przedstawianie nakładania się lub zbioru uniwersalnego. Kluczowe jest również odróżnienie ich od diagramów Eulera, które pokazują tylko istniejące relacje, a nie wszystkie możliwe.

Kluczowe błędy, których należy unikać

• Używanie kół dla więcej niż trzech zbiorów: Koła nie mogą tworzyć wszystkich wymaganych regionów dla czterech lub więcej zbiorów (np. cztery koła maksymalnie dają 14 regionów zamiast potrzebnych 16 dla wszystkich kombinacji), pozostawiając niektóre nakładania się nieprzedstawione; użyj alternatywnych kształtów, takich jak elipsy lub poligony.
• Przesadne komplikowanie diagramów z zbyt wieloma zbiorami: Diagramy z więcej niż trzema kołami stają się wizualnie zagracone i trudne do zinterpretowania, zwiększając ryzyko błędów kodowania podczas zacieniowania lub etykietowania regionów.
• Zapominanie o korektach numerycznych w przecięciach: Dodając dane (np. całkowita liczba studentów na kierunku), odejmij nakładania się od poszczególnych sekcji, aby uniknąć podwójnego liczenia; powszechnym błędem jest umieszczanie surowych sum bez potrąceń.
• Pomijanie regionów lub błędne definiowanie zbioru uniwersalnego: Upewnij się, że każda możliwa kombinacja ma region, w tym obszar zewnętrzny reprezentujący elementy niebędące w żadnym ze zbiorów; nieprawidłowe nakładanie się może wprowadzić w błąd co do wspólnych lub wyłącznych elementów.
• Ograniczona moc ekspresji dla szczegółów: Standardowe diagramy dobrze radzą sobie z klasami, ale mają trudności z jednostkami (np. zaznaczanie konkretnych obiektów, takich jak „kot”) lub koncepcjami niebędącymi zbiorami bez dodatkowych oznaczeń, takich jak kropki, co prowadzi do niekompletnych reprezentacji.
• Błędne odczyty wizualne lub interpretacyjne: Słabe skalowanie, etykietowanie lub obramowanie (np. ignorowanie zewnętrznych prostokątów) może zniekształcić znaczenie, takie jak sugerowanie fałszywych wykluczeń; zawsze weryfikuj w stosunku do pełnego uniwersum możliwości.

Jak stworzyć prosty diagram Venna?

Tworzenie prostego diagramu Venna obejmuje prosty, krok po kroku proces, który pomaga wizualnie organizować informacje. Kluczem jest jasne zdefiniowanie zbiorów, a następnie dokładne przedstawienie ich relacji w ramach struktury diagramu.

Oto kroki do stworzenia podstawowego diagramu Venna:

1. Zdefiniuj swoje zbiory: Jasno zidentyfikuj grupy lub kategorie, które chcesz porównać. Na przykład „Ulubione Owoce” mogą stanowić jeden zbiór, a „Owoce Jedzone Codziennie” inny.
2. Narysuj swoje krzywe: Dla dwóch lub trzech zbiorów narysuj zachodzące na siebie koła. Każde koło reprezentuje jeden zbiór. Upewnij się, że istnieją odrębne regiony dla unikalnych elementów i wspólnych elementów.
3. Zidentyfikuj zbiór uniwersalny: Narysuj prostokąt wokół swoich kół, aby reprezentować zbiór uniwersalny, który zawiera wszystkie rozpatrywane elementy.
4. Wypełnij elementy: Umieść poszczególne pozycje lub punkty danych we właściwych regionach diagramu. Zwróć szczególną uwagę na obszary nakładania się (przecięcia) dla elementów, które należą do wielu zbiorów.
5. Jasno opisz każdy region: Opisz każde koło nazwą jego zbioru i upewnij się, że wszystkie regiony are wyraźnie zaznaczone. Możesz również dodać liczby, aby pokazać ilości, jeśli to możliwe.

Na przykład, aby stworzyć diagram Venna dla „Ulubionych Owoców” (Jabłka, Banany) i „Owoców Jedzonych Codziennie” (Banany, Pomarańcze), narysowałbyś dwa zachodzące na siebie koła. „Banany” znalazłyby się na przecięciu. „Jabłka” znalazłyby się w kole „Ulubione Owoce” poza przecięciem, a „Pomarańcze” w kole „Owoce Jedzone Codziennie” poza przecięciem. Elementy, które nie należą do żadnej z kategorii, znalazłyby się poza kołami, ale wewnątrz prostokąta.

FAQ – najczęściej zadawane pytania o diagram Venna

Oto odpowiedzi na niektóre powszechne pytania dotyczące diagramów Venna, pomagające wyjaśnić ich funkcję i zastosowanie.

Jaki jest główny cel diagramu Venna?

Głównym celem diagramu Venna jest wizualne przedstawienie logicznych relacji, podobieństw i różnic między zbiorami elementów, dzięki czemu złożone informacje stają się bardziej dostępne i zrozumiałe.

Ile zbiorów można efektywnie przedstawić na diagramie Venna?

Zazwyczaj 2 do 3 zbiorów można efektywnie i jasno przedstawić za pomocą prostych kół. Diagramy z więcej niż trzema zbiorami stają się geometrycznie skomplikowane i trudniejsze do dokładnej interpretacji, często wymagając bardziej skomplikowanych kształtów lub alternatywnych metod wizualizacji.

Jaka jest różnica między diagramem Venna a diagramem Eulera?

Diagramy Venna zawsze pokazują wszystkie możliwe logiczne przecięcia między zbiorami, nawet jeśli te przecięcia są puste. Diagramy Eulera natomiast ilustrują tylko faktycznie istniejące relacje, co oznacza, że puste regiony lub nienachodzące na siebie koła są pomijane, jeśli nie ma wspólnych elementów.

Czy diagramy Venna mogą być używane do danych liczbowych?

Diagramy Venna generalnie nie nadają się do przedstawiania dużej ilości precyzynych danych liczbowych. Są one bardziej odpowiednie do relacji kategorycznych, ilustrowania proporcji lub pokazywania obecności lub braku elementów w zbiorach, niż do szczegółowej analizy ilościowej.

Kto wynalazł diagramy Venna?

Diagramy Venna zostały opracowane przez angielskiego matematyka i filozofa Johna Venna w latach 80. XIX wieku. Spopularyzował on ich użycie jako narzędzia do logiki i teorii mnogości.

Podsumowanie: Wykorzystanie mocy wizualnych relacji

Podsumowując, diagram Venna jest fundamentalnym i niezwykle wszechstronnym narzędziem do rozumienia i komunikowania złożonych relacji. Wywodzący się z teorii mnogości, jego prosty, ale potężny wizualny sposób przedstawiania zbiorów i ich przecięć pozwala na jasne ukazanie logicznych połączeń.

Niezależnie od tego, czy jest używany w matematyce do nauczania operacji na zbiorach, w biznesie do analizy rynku, w edukacji do porównywania koncepcji, czy w logice do rozwiązywania problemów, diagramy Venna upraszczają skomplikowane dane w łatwo przyswajalne formaty. Ich zdolność do uczynienia abstrakcyjnych relacji namacalnymi i ich intuicyjność czynią je nieocenionymi w wielu dziedzinach. Chociaż mają swoje ograniczenia, szczególnie w zakresie skalowalności i szczegółowych danych liczbowych, ich zalety w zakresie przejrzystości, zaangażowania i wspierania logicznego rozumowania są niezaprzeczalne. Przyjęcie wizualizacji danych za pomocą diagramów Venna może odblokować głębsze spostrzeżenia i promować lepsze zrozumienie.

Zachęcamy do stworzenia własnego diagramu Venna dla osobistego projektu lub do zbadania problemu, z którym się zmagasz. W jaki sposób diagram Venna mógłby pomóc Ci zorganizować myśli lub dane? Podziel się swoimi przykładami lub pytaniami w komentarzach poniżej!
